Настройка профиля

Настройка Сцены-профиля сводится к определению взаимоотношений между системой координат данных в Сцене 2D и параметров профиля: планового (вкладка Горизонталь) и глубинного (вкладка Вертикаль) положения .

По оси Х в Сцене-профиле откладывается его длина. Координаты Хмин и Хмах - определяются заранее, до объявления Сцены 2D Профилем.

Последовательность действий при определении параметров Хмин и Хмах:

• Курсор в Виде 2D подвести к началу профиля и снять координаты Хмин в Строке состояния.

• Курсор в Виде 2D подвести к концу профиля и снять координаты Хмах в Строке состояния.

Аналогичные действия выполняются и по вертикали для параметров Yмин и Yмах

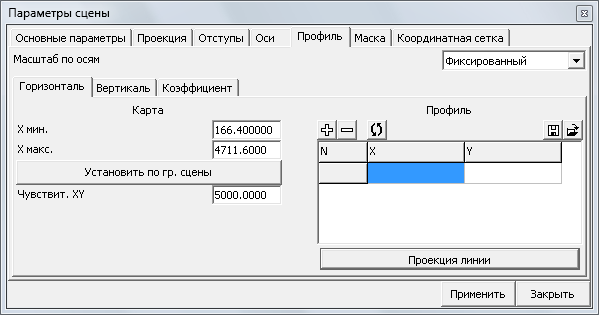

Плановое положение линии профиля задается в таблице Профиль (вкладка Горизонталь).

Чтобы заполнить эту таблицу, надо, пользуясь кнопками и , задать нужное число точек и ввести координаты в ячейки таблицы. Можно также воспользоваться кнопкой для загрузки координаты профиля из текстового файла или SHP-файла. В качестве линии профиля из этих файлов всегда будет выбираться первый объект.

Координаты линии профиля можно сохранить в ТXT-файл или SHP-файл с помощью кнопки .

Кнопка меняет порядок координат в таблице Профиль на обратный.

Кнопка Установить по гр. сцены используется для оценки порядка координат Сцены 2D и требует уточнения, для более качественной привязки.

Параметр Чувствит. XY определяет радиус чувствительности при синхронизации курсоров разных Сцен 2D/3D. Указывается в метрах.

На вкладке Вертикаль пользователем задаются параметры глубины разреза Z мин и Z макс , которые соответствуют размеру карты по оси Y от Y мин до Y макс.
